Misurare oggetti deformabili

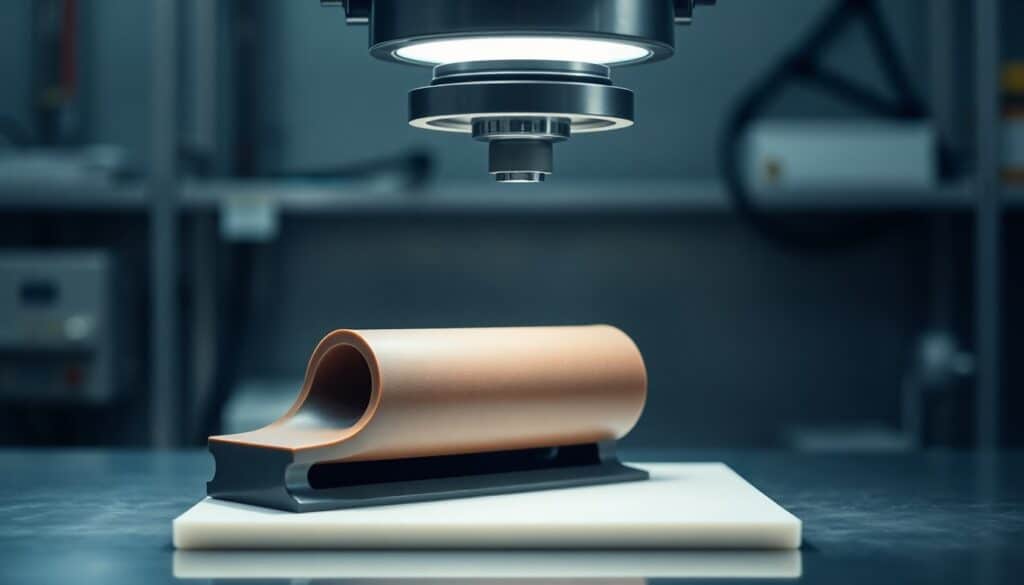

Misurare oggetti deformabili senza contatto: controllo qualità con sistemi ottici

Nel controllo qualità di materiali morbidi o delicati, la domanda non è solo “quanto misura lo strumento”, ma “che cosa succede al pezzo durante la misura”. Quando il contatto altera geometria e quota, la soluzione più solida è usare metodi non invasivi basati su sistemi di misura ottici, capaci di acquisire forma e dimensioni senza applicare forza. Questo articolo chiarisce cosa cambia, quali errori si evitano e quali condizioni vanno governate per ottenere risultati difendibili in produzione.

Perché il contatto può falsare la misura

Il problema non è la precisione dello strumento, ma la reazione del pezzo

Gomme, schiume, film plastici sottili e componenti tessili cambiano comportamento con carico, tempo e temperatura. Quando una punta di tastatura appoggia, anche con forze ridotte, introduce una deformazione locale: schiacciamento, impronta, scorrimento, o una variazione di assetto sul piano di appoggio. Il risultato è una quota che descrive il pezzo nel momento in cui viene “spinto” dallo strumento, non nella sua condizione reale d’uso.

Gli errori tipici della misura a contatto sui materiali morbidi

La deformazione non è sempre evidente. Un labbro di tenuta può abbassarsi di pochi decimi; un profilo in gomma può ruotare sul riferimento; una schiuma può comprimersi in modo non uniforme. A questo si sommano micro-slittamenti, isteresi e recupero elastico tra un punto e l’altro. Sono fenomeni che aumentano la variabilità e rendono difficile distinguere un difetto reale da un artefatto di misura.

Rischi collaterali: danneggiamento e contaminazione

Sui pezzi delicati il contatto può lasciare segni, graffiare rivestimenti, trascinare polveri o trasferire contaminanti. In produzione questo significa rilavorazioni o scarti non imputabili al processo, oltre a tempi spesi in ricontrolli per “capire” se la quota è cambiata davvero.

Che cosa cambia con un sistema ottico

La misura diventa osservazione: luce, immagini e geometria

Un sistema ottico acquisisce la forma senza applicare forza al pezzo. La geometria viene ricostruita da immagini calibrate, da pattern luminosi proiettati o da linee laser. Il vantaggio operativo è immediato: si riduce la variabilità legata alla pressione e si conserva l’integrità del componente.

Dalla quota singola al controllo della forma

La misura non a contatto consente di scegliere tra controllare poche quote funzionali (diametri, spessori, interassi, profili in sezione) oppure mappare l’intera superficie. Nel secondo caso si ottiene una nuvola di punti o una mesh che rende visibili ondulazioni, avvallamenti e difetti diffusi che una misura a punti faticherebbe a intercettare.

Quando “ottico” non significa automaticamente “semplice”

Il non contatto risolve un problema, ma introduce vincoli diversi: qualità della superficie, illuminazione, linea di vista, stabilità del pezzo durante l’acquisizione. Per ottenere risultati ripetibili serve un metodo: preparazione, fissaggio e regole di accettazione devono essere pensati per la tecnologia scelta.

Deformabilità: la parte invisibile della specifica

Misurare nella condizione corretta: libero, vincolato o in compressione

Un componente morbido può essere conforme o non conforme a seconda di come lo si appoggia. Una guarnizione lavora compressa; un profilo estruso lavora montato in cava; un tessuto tecnico lavora in tensione. Prima di misurare va chiarito quale stato rappresenta la funzione. La strategia più robusta è replicare, per quanto possibile, l’assetto d’uso con attrezzaggi semplici ma coerenti.

Il fattore tempo: creep e recupero elastico

Molti polimeri e schiume mostrano dipendenza dal tempo sotto carico. Anche senza contatto, un pezzo posizionato su un supporto può assestarsi in pochi secondi o minuti. Le procedure efficaci includono tempi di stabilizzazione e una sequenza costante: stesso posizionamento, stessa attesa, stessa acquisizione.

Temperatura e umidità: non solo per il metallo

La sensibilità termica dei materiali morbidi può essere elevata: piccoli scostamenti cambiano dimensioni e rigidezza. Nei tessili l’umidità può modificare tensione e planarità. Un controllo qualità credibile registra le condizioni ambientali e definisce limiti operativi, soprattutto quando si confrontano risultati ottenuti in reparti diversi.

Scelta della tecnologia: criteri pratici

Luce strutturata e proiezione di pattern

È spesso indicata quando servono acquisizioni rapide e dense su superfici complesse. La logica è “full field”: si cattura un’area ampia in un singolo shot o in pochi passaggi. Su materiali morbidi consente di controllare profili e curvature senza introdurre schiacciamenti.

Laser e triangolazione: quando contano i dettagli locali

La scansione a linea laser può essere utile per leggere bordi, gole e dettagli geometrici in modo mirato. In alcuni casi offre un buon compromesso tra risoluzione e robustezza, ma richiede attenzione a riflessi, texture superficiale e vibrazioni durante la scansione.

Fotogrammetria e riferimenti: grandezza del pezzo e coerenza geometrica

Quando il pezzo è grande o quando serve un riferimento spaziale stabile, l’uso di target e la ricostruzione fotografica aiutano a mantenere un sistema di coordinate consistente. L’obiettivo è ridurre errori di scala e allineamento tra acquisizioni diverse, aspetto cruciale se si confrontano lotti o si tracciano derive di processo.

Metodo di misura: come renderlo ripetibile

Fissaggio e supporti: evitare di “correggere” il pezzo con l’attrezzaggio

Il paradosso più comune è risolvere la deformazione da contatto creando deformazione da vincolo. Un supporto troppo rigido o una pinza troppo stretta alterano geometria e quotatura. Meglio supporti che distribuiscano i carichi, superfici di appoggio pulite e vincoli minimi compatibili con la stabilità durante l’acquisizione.

Datums e allineamenti: definire ciò che conta davvero

Senza riferimenti chiari, la forma acquisita è “vera” ma non confrontabile. La procedura deve definire piani, assi e origini coerenti con la funzione del pezzo e con il disegno tecnico. Quando i riferimenti non sono geometricamente affidabili (es. superfici morbide), si ricorre a elementi rigidi integrati o a riferimenti stabiliti dall’attrezzaggio.

Ripetibilità e MSA: misurare l’intero sistema, non solo il sensore

Per rendere la misura utilizzabile in produzione serve quantificare ripetibilità e riproducibilità: stesso pezzo, stesso metodo, operatori diversi. È qui che emergono gli effetti di posizionamento, illuminazione e preparazione. Un sistema ottico ben impostato riduce la dipendenza dall’operatore, ma non la elimina se la procedura resta ambigua.

Quote o forma completa: come scegliere

Quando bastano poche quote funzionali

Se la funzione è legata a ingombri e accoppiamenti specifici, spesso è più efficiente controllare un set di quote ben scelto: spessore in punti critici, profilo in sezione su una zona di tenuta, diametro medio di una sede elastica. In questi casi l’ottico è un modo per acquisire quelle quote senza alterarle.

Quando serve la mappatura 3D

La mappatura completa è preferibile quando i difetti sono distribuiti o quando la forma globale influenza la funzione: planarità di un tampone, uniformità di una guarnizione complessa, torsioni di un profilo lungo. La mappa degli scostamenti rende visibile il problema e aiuta a collegarlo a una fase di processo (raffreddamento, estrazione, stoccaggio).

Dati utili per decidere: sezioni e criteri di accettazione

L’output non deve fermarsi alla nuvola di punti. Un report utile traduce la geometria in indicatori leggibili: sezioni quotate, scostamento massimo, zone critiche evidenziate e criteri di accettazione coerenti con le tolleranze. È ciò che consente decisioni rapide su rilavorazione, scarto o correzione di processo.

Dal laboratorio alla produzione: cosa aspettarsi davvero

Limiti: superfici riflettenti, trasparenti e molto scure

Alcuni materiali morbidi presentano finiture difficili: siliconi lucidi, film trasparenti, superfici nere a bassa riflettanza. In questi casi servono setup accurati e, quando consentito, preparazioni superficiali temporanee. La regola è semplice: la qualità della misura dipende dal segnale ottico, non dalla “potenza” dello strumento.

Integrazione: dal dato alla decisione operativa

Il valore di un controllo qualità è nella sua capacità di alimentare azioni: correggere un attrezzaggio, modificare un parametro di processo, bloccare un lotto, validare un fornitore. Per questo, oltre allo strumento, conta l’ecosistema: procedure, software, competenze e reporting.

Dove rientrano i sistemi ottici in azienda

Quando l’obiettivo è misurare senza alterare il pezzo e ottenere risultati replicabili, servono tecnologie non a contatto e metodi robusti, integrati con le regole qualità e con le esigenze di produzione.

La misura non a contatto è particolarmente efficace quando il pezzo è deformabile: elimina la variabile della forza di tastatura e riduce il rischio di danneggiamento, ma richiede disciplina su fissaggio, riferimenti, illuminazione e trattamento del dato. Quando il metodo è chiaro e ripetibile, il controllo qualità smette di essere una verifica episodica e diventa uno strumento di governo del processo: meno discussioni sui numeri, più decisioni basate su evidenze.
