Metrologia nel navale civile: misurare grandi componenti come caso paradigma
Perché il navale civile è un banco di prova per la misura
Nel navale civile la metrologia non è un’attività di controllo a fine linea: è una condizione di montabilità. Si lavora su volumi enormi e su sequenze produttive parallele; quando una quota funzionale è fuori posto, il problema non è solo la non conformità, ma la catena di rilavorazioni e ritardi che ne deriva.
Il settore concentra tre difficoltà tipiche dei grandi assemblaggi: scala (decine di metri), complessità geometrica (assi, piani e superfici che devono “combaciare” tra moduli) e ambiente di misura non ideale (temperatura variabile, vibrazioni, accessi limitati). Per questo è un caso scuola: se un metodo di misura regge in cantiere, spesso diventa ancora più efficace quando viene trasferito a impianti, carpenterie e macchine complesse in altri comparti.
Che cosa si misura davvero in un cantiere
La domanda operativa in questo settore non è “che strumento usare”, ma “quali caratteristiche determinano montaggio e funzionalità”. In navale molte misure sono relazioni geometriche tra elementi, non semplici lunghezze.
Blocchi di scafo e giunzioni
La costruzione modulare impone controlli su bordi di giunzione, posizionamento di punti e superfici di riferimento, continuità tra moduli. Anche con tolleranze dell’ordine dei millimetri, la coerenza del riferimento è decisiva: piccoli scostamenti ripetuti si sommano e diventano disallineamenti difficili da recuperare in assemblaggio.
Un tema ricorrente è la distorsione da saldatura. Misurare serve a quantificare la deformazione e a decidere interventi mirati (raddrizzatura, riprese, compensazioni controllate) prima che il difetto “entri” nella fase successiva e diventi più costoso da correggere.
Allineamenti funzionali e interfacce
Allineamento di linee d’asse, coassialità di supporti e sedi, parallelismi tra superfici di appoggio, quote di basamento per macchinari: sono controlli che incidono su vibrazioni, usura e affidabilità. In parallelo, il cantiere gestisce moltissime interfacce (flange, passaggi, sedi, guide). Qui l’errore tipico non è “un numero fuori tolleranza”, ma un componente che non si installa o che richiede adattamenti improvvisati.
Rilievi as-built e controlli di forma
Su grandi componenti spesso serve una fotografia geometrica dell’esistente: il rilievo as-built di superfici e ingombri, con mappe di scostamento rispetto al nominale. È un’informazione utile sia per la conformità sia per progettare staffaggi, tubazioni e carpenterie secondarie partendo da dove si trova davvero la geometria.
Tecnologie per grandi volumi: scegliere in base allo scopo
In grandi volumi non esiste uno strumento “migliore” in assoluto. La scelta dipende da precisione richiesta, tempo disponibile, accessibilità e, soprattutto, dall’obiettivo: posizionare elementi funzionali, verificare una forma, oppure mantenere coerenza tra reparti e fasi.
Reti di riferimento: il sistema di coordinate è metà del lavoro
Il primo passo è costruire un riferimento stabile e condiviso: una rete di punti e target che definisce un sistema di coordinate comune. Senza questa base, le misure possono essere corrette localmente ma inutili a livello di assemblaggio. In cantiere la rete deve essere ridondante, verificabile e protetta da spostamenti accidentali, perché spesso è ciò che garantisce continuità tra taglio, montaggio, saldatura e installazione impianti.
Misura puntuale 3D: quando contano assi e piani
Per allineamenti e posizionamenti, la misura puntuale 3D resta centrale: consente di acquisire punti, assi e piani funzionali e confrontarli con il nominale in tempo quasi reale. Il vantaggio è l’immediatezza decisionale (misuro-correggo-verifico). Il limite è che, da sola, descrive poco le superfici complesse quando servono analisi estese di forma.
Scansione 3D e metodi ottici: la forma oltre i punti

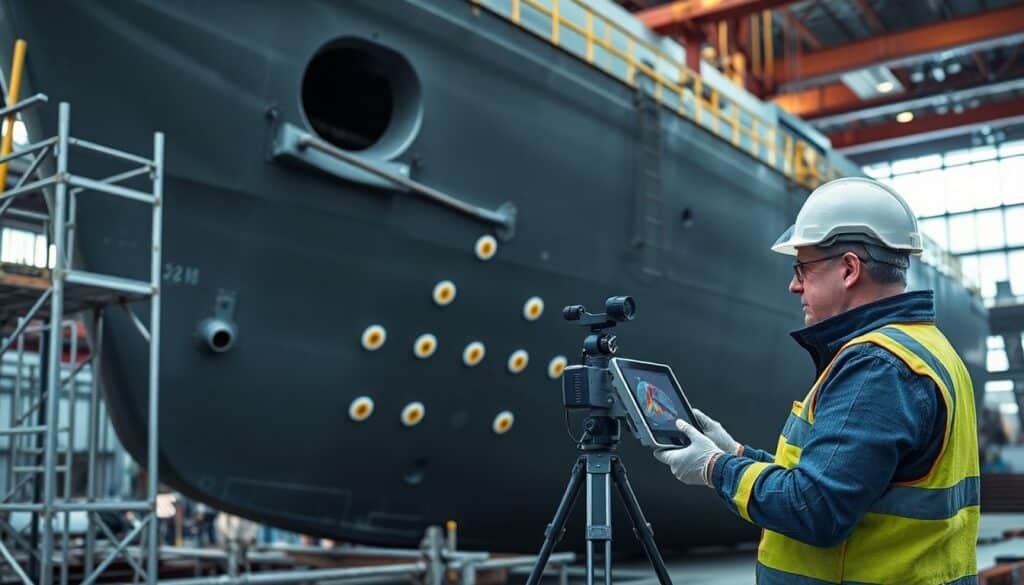

La scansione 3D produce nuvole di punti dense, quindi una descrizione ricca di superfici e deviazioni: utile per controlli di forma, analisi di deformazioni e rilievi as-built. Fotogrammetria e altri metodi ottici basati su immagini possono essere vantaggiosi quando serve copertura rapida di aree ampie con attrezzature snelle. In entrambi i casi, la qualità dipende dal processo: strategia di acquisizione, registrazione coerente tra posizioni, filtraggio e criteri di confronto col nominale. Una acquisizione veloce ma mal registrata genera scostamenti fittizi; una acquisizione ben pianificata diventa invece diagnostica, perché mostra dove la geometria si discosta e in che direzione.
Dal dato alla decisione
La metrologia navale funziona quando è progettata come processo. Pianificazione, acquisizione, analisi e comunicazione devono ridurre ambiguità e tempi morti, non aggiungerli.
Piano di controllo: misurare il minimo necessario, ma sul punto giusto
Un buon piano di controllo seleziona poche caratteristiche davvero funzionali: riferimenti, superfici di appoggio, assi critici, interfacce di montaggio. Misurare “tutto” è spesso impraticabile e introduce rumore; misurare “il giusto” significa scegliere ciò che, se fuori, blocca il montaggio o degrada la funzionalità. A monte serve coerenza tra disegno, tolleranze geometriche e criteri di accettazione, in modo che il confronto nominale/as-built sia difendibile e ripetibile.
Compensazioni e confronti: correggere ciò che è tracciabile
Su decine di metri, dilatazioni termiche e piccoli spostamenti del riferimento possono alterare il risultato. La regola è compensare ciò che è misurabile e documentabile (materiale, temperatura, condizioni note), evitando aggiustamenti non tracciati. Anche il criterio di allineamento conta: un best-fit globale può nascondere errori su un’interfaccia critica; un allineamento su riferimenti funzionali rende evidente lo scostamento che interessa davvero.
Report operativi: pochi numeri, indicazioni chiare
Il report deve parlare il linguaggio del cantiere: scostamenti, direzioni, priorità. Mappe di deviazione, schemi di riferimento e un esito chiaro (pass/fail o classe di criticità) accelerano le decisioni e riducono le discussioni. In questo senso, la metrologia industriale è l’integrazione tra strumenti, procedure, software e competenze sul campo: la differenza la fa la capacità di trasformare un dato geometrico in un’azione. È lo stesso principio che guida le attività di metrologia industriale, dove metodo e strumenti vengono impostati per dare risposte operative in tempi compatibili con la produzione.
Le variabili che falsano le misure: temperatura e contesto
Nel navale i problemi più frequenti non sono “errori dello strumento”, ma errori di contesto. La stessa tecnologia può dare risultati eccellenti o inutilizzabili a seconda di come si governa l’ambiente di misura.
Temperatura e gradienti
Le strutture metalliche cambiano dimensione con la temperatura. Su grandi lunghezze anche variazioni contenute diventano significative. In cantiere non è realistico avere sempre condizioni stabili: si misura la temperatura, si ragiona per finestre temporali gestibili e si applicano criteri di compensazione coerenti con materiali e requisiti.
Il rischio maggiore è il gradiente: zone al sole e in ombra si dilatano in modo diverso. Per questo si distribuiscono sensori in più punti e si evitano confronti diretti tra misure acquisite in condizioni troppo diverse senza normalizzazione.
Stabilità, accessibilità, superfici
Vibrazioni, passaggi di mezzi, micro-urti e interruzioni della linea di vista degradano la ripetibilità. Anche superfici lucide, bagnate o sporche possono penalizzare le tecniche ottiche. La contromisura è spesso organizzativa: delimitare aree, definire finestre di lavoro, stabilire posizionamenti e procedure minime di preparazione. Quando la metrologia entra nella pianificazione di produzione, smette di essere un “intralcio” e diventa un acceleratore di montaggio.
Cosa si può trasferire ad altri settori
Il navale mostra come gestire grandi assemblaggi in condizioni reali. Tre principi sono facilmente trasferibili: partire dal sistema di coordinate e dai riferimenti, misurare ciò che guida una decisione di montaggio, standardizzare report e criteri di accettazione per rendere rapida la comunicazione tra produzione e qualità.
Applicati a carpenterie, impiantistica, energia o macchine speciali, questi principi riducono rilavorazioni, migliorano la prevedibilità dei tempi e stabilizzano la qualità percepita dal cliente finale.
Misurare grandi componenti nel navale civile significa ridurre incertezza prima che diventi costo. Un processo di misura robusto – riferimenti stabili, tecnologie scelte per lo scopo, compensazioni tracciabili e report orientati all’azione – protegge la sequenza di montaggio e trasforma la metrologia in un fattore produttivo. Proprio per questo il navale resta un caso paradigma: dimostra che la qualità dimensionale si costruisce mentre si produce, non quando è troppo tardi.
