Controllo assemblaggi

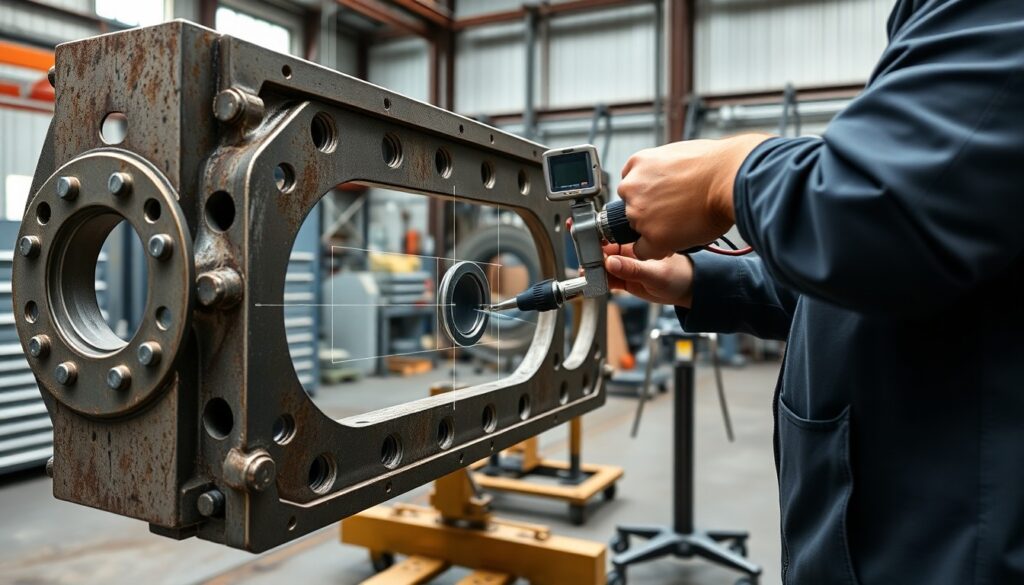

Controllo assemblaggi e allineamenti senza dime usando un braccio di misura

In montaggio, l’errore non è solo un numero: è un foro che non coincide, una flangia che “tira”, un accoppiamento che richiede martello e pazienza. Le dime tradizionali funzionano finché il prodotto resta stabile e ripetitivo, ma diventano rigide e costose quando cambiano varianti, tolleranze, sequenze di saldatura o quando l’assemblaggio avviene fuori dall’officina. In questi casi serve una misura che segua il pezzo, non il contrario.

La promessa operativa della misura in situ

Un sistema portatile a coordinate permette di verificare geometrie e posizionamenti dove avviene l’assemblaggio: su banchi di saldatura, in reparto, su linee di montaggio o in cantiere. L’obiettivo non è misurare tutto, ma rendere rapidi e ripetibili i controlli critici, riducendo rilavorazioni e aggiustaggi che, a fine ciclo, pesano su tempi e margini.

Dalla dima alla misura a coordinate

Flessibilità contro rigidità

La dima dice solo se un particolare entra o non entra; la misura a coordinate spiega di quanto e in quale direzione si è fuori posizione. Questo cambia il tipo di decisione: non più prove per tentativi, ma correzioni mirate. Su assemblaggi complessi, poter leggere scostamenti lungo assi e rotazioni permette di distinguere un errore di foratura da una deformazione di saldatura, o un errore di appoggio da un difetto di lavorazione.

Portare lo strumento sul pezzo

Nella pratica, il vantaggio nasce dalla portabilità: l’operatore si sposta attorno al componente e “tasta” i riferimenti funzionali. Se la produzione lo richiede, lo stesso approccio può integrare anche rilievi più densi su superfici e cordoni, per capire come una struttura si è deformata dopo una sequenza di lavorazioni. In questo quadro, un braccio di misura portatile diventa uno strumento di montaggio oltre che di controllo: misura, guida l’intervento e chiude il ciclo con un report.

Cosa significa davvero ‘senza dime’

Eliminare le dime non significa rinunciare ai riferimenti: significa sostituire un vincolo fisico con un sistema di riferimento digitale. Il punto chiave è definire datum chiari (piani, assi, punti) coerenti con la funzione del gruppo, così che le misure restino confrontabili tra turni, reparti e interventi successivi.

Che cosa si controlla in un assemblaggio

Posizione fori e interassi su carpenterie e piastre

Il caso più comune è la verifica di fori e asole: diametri, circolarità, posizione e interassi. Su strutture saldate o telai voluminosi, anche pochi decimi di millimetro possono impedire l’innesto di spine, bulloni o bussole. Misurare la posizione rispetto ai datum consente di capire se la correzione va fatta sul foro, sul piano di appoggio o sull’intero posizionamento del componente.

Planarità, parallelismi e quote di battuta

Flange, superfici di battuta e piani di appoggio determinano tenuta, carichi e allineamento di organi rotanti. In montaggio, planarità e parallelismo non sono concetti astratti: sono vibrazioni, perdite, usura prematura. Una misura su più punti distribuiti permette di mappare l’andamento del piano, distinguendo un’ondulazione diffusa da un “colpo” localizzato che può essere rettificato o ripreso.

Assialità e allineamento di sedi e alberi

Quando due componenti devono condividere un asse (cuscinetti, boccole, riduttori, giunti), una verifica preventiva evita carichi laterali, rumore e surriscaldamenti. Misurare cilindri e fori in sezioni diverse consente di stimare inclinazioni e disassamenti e di intervenire con spessori o riposizionamenti prima della chiusura definitiva.

Geometrie complesse e saldature

Sulle carpenterie la variabile dominante è la deformazione: ritiro termico, tensioni residue, sequenze di saldatura non ottimizzate. Il controllo a coordinate fotografa la geometria as-built e mostra dove la struttura ha “tirato”, aiutando a decidere se lo scostamento è accettabile o richiede raddrizzatura e ripresa.

Impostare riferimenti e allineamenti affidabili

Datum: scegliere quelli funzionali, non quelli comodi

Un errore frequente è costruire l’allineamento su superfici accessibili ma poco rappresentative. I datum, o riferimenti, vanno scelti in base alla funzione: dove appoggia il gruppo, dove si accoppia con un componente a valle, quali superfici determinano la posizione reale in esercizio. Un buon riferimento riduce la variabilità tra operatori e rende immediata la lettura dei risultati.

Allineamento ‘a datum’ e ‘best-fit’ non sono equivalenti

Il best-fit (l’adattamento matematico dell’oggetto al nominale) è utile per capire l’errore globale e distribuire gli scostamenti, ma può nascondere un problema localizzato proprio dove serve precisione. Per montaggio e intercambiabilità, l’allineamento a datum resta la scelta più difendibile: vincola la misura alle superfici che contano e rende coerente la decisione operativa.

Stabilità della base e controllo della ripetibilità

In officina, il problema non è solo la precisione nominale dello strumento, ma la stabilità dell’installazione: un basamento che si muove di pochi centesimi durante la tastatura altera fori e piani. Buone pratiche includono fissaggi rigidi, verifica rapida della ripetibilità su un riferimento noto e ripetizione di alcune misure chiave a inizio e fine sessione, per intercettare deriva o urti accidentali.

Rilocalizzazione su punti comuni per grandi ingombri

Quando l’assemblaggio supera il volume raggiungibile da una singola posizione, si lavora per rilocalizzazioni successive: si misurano punti o sfere di riferimento condivisi, si sposta lo strumento e si ricostruisce lo stesso sistema di coordinate. Questo approccio permette di seguire telai, scafi, macchine e strutture lunghe mantenendo coerenza metrologica lungo tutta la catena di misura.

Strategia operativa in officina e in cantiere

Preparazione: pulizia, accesso, tracciatura minima

La qualità dei dati dipende dal contatto reale con la superficie: bave, vernice, ossidi e residui di lavorazione introducono errori sistematici. Prima di misurare, conviene definire i punti critici, garantire accesso al tastatore e applicare una tracciatura minima dei riferimenti, evitando però di introdurre lavorazioni non necessarie che possano alterare il pezzo.

Temperatura e tempi: un errore insidioso

Su pezzi grandi la temperatura è spesso disomogenea. Una struttura appena saldata o un componente spostato da esterno a interno può presentare gradienti che falsano quote e interassi. Serve un criterio: attendere stabilizzazione quando possibile, registrare le condizioni e evitare confronti tra sessioni svolte in scenari termici incompatibili.

Misure che guidano l’intervento, non solo la conformità

In montaggio, la misura utile è quella che orienta un’azione: dove inserire uno spessore, quanto riprendere una battuta, quale componente riposizionare. Per questo è efficace definire un set ridotto di controlli funzionali (piani di appoggio, assi di riferimento, pattern di fori) e ripeterlo dopo ogni correzione, fino a convergere rapidamente entro tolleranza.

Documentare in modo ‘leggibile’ per produzione e qualità

Un report efficace non è un elenco di coordinate: è una lettura immediata degli scostamenti rispetto alle tolleranze, con note sulle condizioni operative. Tabelle pass/fail, riferimenti ai datum e rappresentazioni grafiche delle deviazioni rendono il documento utile per qualità, produzione e audit.

Limiti, rischi e quando cambiare approccio

Accessibilità e incertezza: capire prima di promettere

Un braccio di misura richiede accesso fisico alle superfici e una postura operativa compatibile con ripetibilità. Se il tastatore lavora ‘in punta’ o in posizioni estreme, l’incertezza cresce e il rischio di interpretare male uno scostamento aumenta. È buona norma definire, prima della misura, quali caratteristiche sono misurabili con affidabilità e quali richiedono attrezzaggi o tecnologie diverse.

Quando serve integrare con scansione o altri sistemi

Su superfici deformate o su profili complessi, la misura punto-punto può essere insufficiente per capire la natura dell’errore. In questi casi, un rilievo più denso o l’integrazione con altre tecnologie di misura aiuta a distinguere una rotazione globale da un imbarcamento locale. La regola pratica è semplice: più il difetto è ‘di forma’, più serve una rappresentazione estesa della superficie.

Il falso risparmio: misurare senza metodo

La portabilità può illudere che basti accendere lo strumento e tastare qualche punto. In realtà, senza datum chiari, controlli di ripetibilità e una sequenza coerente, il rischio è produrre numeri non confrontabili e decisioni sbagliate. La differenza tra un controllo che fa risparmiare e uno che genera confusione sta nel metodo: pochi passi, sempre uguali, ben documentati.

Checklist di avvio per un controllo di montaggio efficace

Dieci domande operative prima di iniziare

Prima di iniziare, chiarire: 1) superfici funzionali e quote critiche; 2) datum e criterio di allineamento; 3) punto di fissaggio e stabilità della base; 4) accessibilità delle caratteristiche; 5) pulizia di punti e battute; 6) stato termico del pezzo e dell’ambiente; 7) misure ‘sentinella’ da ripetere per verificare coerenza; 8) soglie decisionali (fermo, correzione, accettazione); 9) formato del report richiesto; 10) responsabilità e tempi di risposta nel flusso di montaggio.

Dalle misure ai parametri di processo

Ripetere gli stessi controlli su più montaggi consente di separare l’errore occasionale dalla deriva di processo. Se gli scostamenti si concentrano sempre nello stesso punto, spesso non è l’operatore: è un appoggio che flette, una sequenza di saldatura da rivedere o un particolare già fuori specifica. Così la metrologia diventa feedback per produzione e qualità, non un semplice ‘via libera’ finale.

Il risultato atteso: meno rilavorazioni, più controllo

Se il processo è impostato bene, il beneficio è duplice: diminuiscono gli aggiustaggi “a occhio” e cresce una memoria tecnica delle criticità reali dell’assemblaggio. I dati raccolti non servono solo a dichiarare conformità: guidano correzioni di attrezzaggi, sequenze di saldatura e piani di controllo, trasformando l’allineamento in un processo governato.
